旋混式曝气器
旋混式曝气器是一种新型曝气装置,是在螺旋曝气器、散流式曝气器的基础上改进的一种新型曝气装置,该产品具有耐腐蚀、氧利用率高、不易堵塞和安装方便等特点。
旋混式曝气器采用多层螺旋切割的型式进行充氧曝气,当气流进入混流型曝气时,气流首先通过二道螺旋切割后进入下层的多层锯齿形布气头,进行多层切割,使气泡切割成微气泡,这样大大提高了氧的利用率,具有布气均匀,充氧效率高的特点。
适用范围
适用于各大、中、小型工业废水和城市生活汗水活性污泥生化处理,生物接触氧化法污水处理的曝气装置以及调节池的预曝气,广泛适用于生化处理的推流式的及混合型的各种曝气池内。

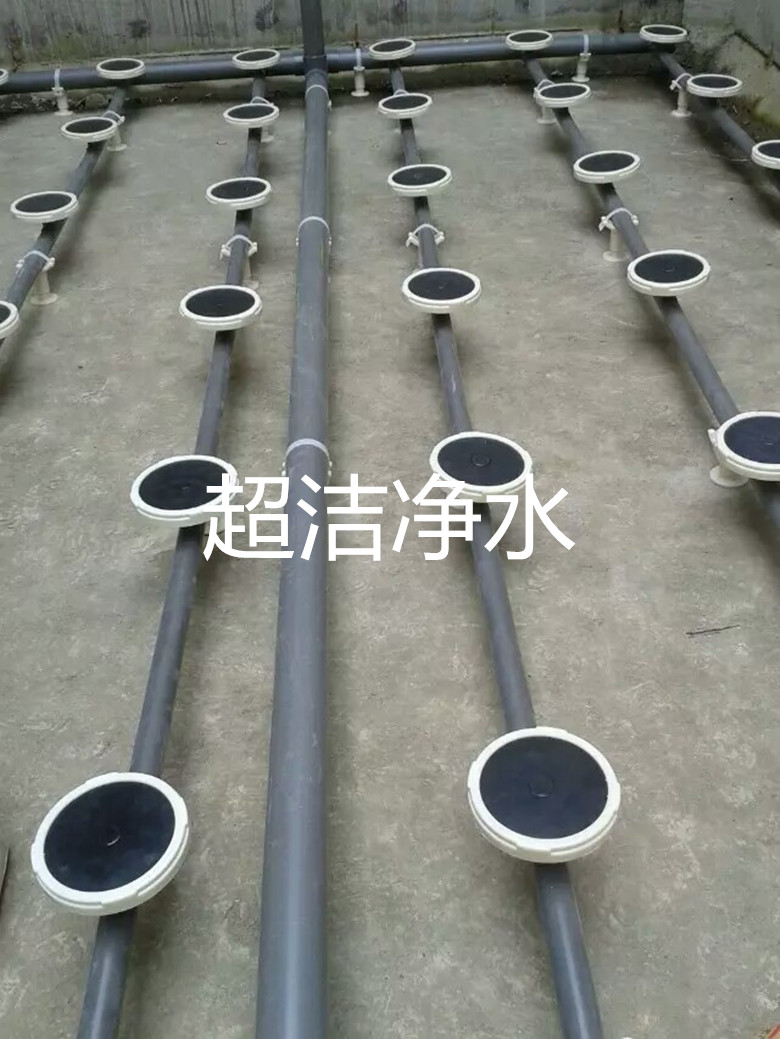

盘式曝气器
盘式曝气器是我公司最新开发的又一膜式微孔曝气产品。采用ABS工程塑料为底盘、托板,布气膜由三元乙丙胶(EPDM)或者硅胶材料制成,曝气装置由曝气器、调节器、连接件和布气管道、三通、四通、弯头等管件连接组成。曝气头是一种新型的曝气设施,它能满足所有曝气池、生物接触氧化池、生物稳定塘等场所。
膜片式曝气头按供气量和池形布置密度,曝气器和布气管道采用G3/4螺纹连接,底座为内螺纹(固定于布气管道上),曝气器为外螺纹。安装时,先把调节器所需尺寸固定于池底,然后用抱箍把布气管道固定在调节器上。
主要特点是气泡直径小,气泡扩散均匀,耐腐蚀性强。
产品特点
最大的特点就是在特殊情况下需要更换曝气器时,无需更换整个曝气器,只需要轻松地更换膜片即可,大大地降低了后期维护的难度和费用。
产品规格
规格 |
PBQ-215 |
PBQ-200 |
PBQ-260 |
工作通气量(m3/h.个) |
1.5-3 |
1.5~3 |
2~5 |
服务面积:(m3/h.个) |
0.25-0.55 |
0.3~0.65 |
0.4~0.8 |
氧利用率(%) |
18.4~27.7 |
22~40 |
31~59 |
充氧能力(kgO2/m3h) |
0.112~0.185 |
0.13~0.4 |
0.21~0.4 |
浸没水深同(m) |
4~8 |
4~8 |
4~8 |
供气量(m3/h) |
2.3 |
2 |
3 |
散流式曝气器
散流式曝气器由齿形曝气头、齿形带孔菜流罩、导流板、进气管及锁紧螺母等 部分组成。玻璃钢或ABS整体成形,具有良好的耐腐蚀性,带有锯齿的散流罩为倒伞型,伞型中圆处有曝气孔,起到补气再度均匀整个散流罩的作用,可减少能耗,并将水气混合均匀分流,减少曝气器对安装水平度的要求,散流罩周边布有向下微倾的锯齿以求进一步切割气泡。空气由上部进入,经反复切割,提高氧利用率。
散流式曝气器是用来增加水处理过程中污水的氧含量。
产品特点
结构简单、重量清、耐腐蚀、充气效率高、不易堵塞、价格低、安装方便等。
适用范围
适用于大、中、小的工业污水和城市生活污水的活性污泥生化处理以及调节池的预曝气
产品规格
规格 |
Ø400 |
Ø600 |
材质 |
ABS |
玻璃钢 |
服务面积(㎡/个) |
0.8 |
1.5 |
充气效率(%) |
8 |
9 |
充氧能力( kgO2/m3h) |
0.3 |
0.41 |
重量(g) |
725 |
897 |
拱形曝气器
膜片式拱形微孔曝气器,其特征为:膜片包蒙在上支承座上,将膜片的顶部和下部周边进行固定,顶部中心为带有固守螺栓的拱形曲面膜片,供气道为环形。使用本实用新型,既满足了从膜片中心供气再向周边扩散的要求,又使膜片中心和下部周边受力均匀,大提高了膜片表面布气的均匀性和曝气效率,提高了膜片的抗撕裂性能,延长了使用寿命。
产品特点
拱形微孔曝气器具有鲜明的结构特点,防结泥、抗老化,在合理的通气满园内,曝气器服务区域大,布气均匀,充氧能力,氧利用率和充氧动力效率高。
技术参数
产品型号:Ф215
工作通气量(m3/h):1.5-3
设计通气量(m3/h):2.5
服务面积(㎡/h):0.25-0.8
氧利用率(%):>30
充氧能力(kgO2/m3.h):0.13-0.4
水深(m):4-8
理论动力效率(KgO2/Kw.h):6.5
阻力损失(Pa):<3000
球冠型曝气器
球冠型曝气器,根据污水生物处理的工艺特点,在原膜片式微孔曝气器的基础上,进行研制的新型曝气装置。曝气器整体结构科学合理,工艺先进、设计新颖、微孔曝气器及支承托盘呈独特的球冠形结构。该曝气器具有优异的防堵及防水体倒流的性能。在间歇运行工作条件下,曝气膜表面不易沉积污泥,充氧效率高。
产品特点
1、 抗堵塞、曝气均匀、氧传输效率高。
2、 具备良好的自动排泥工能,不易堵塞。
3、 膜片抗变形、弹性大、使用寿命长。
产品的结构及工作原理
球冠形微孔曝气器主要由曝气膜片、支承托盘、螺旋压盖、螺纹接咀等部件组成。组装时,只要将橡胶膜片套在支承托盘上,用螺旋压盖拧紧媃中。在安装时,再把支承托盘(中心有“G3/4”内螺纹通气道)装于布气管道顶部的螺纹接咀上。球冠形微孔曝气器工作时,空气上布管经支承托盘通气道进入曝气膜片间。在空气压力作用下,合膜片微微鼓起,孔眼张开,在水中可产生直径<3mm的微气泡。停止供气时,由于膜片和托盘之间压力渐渐下降,以及水压和膜片本身的回弹性作用,使孔眼逐渐闭合,将膜片压实于支承托盘上。
名称 |
Ф192 |
Ф215 |
工作通气量(m3/h) |
0.8~3 |
1.5-3.5 |
设计通气量(m3/h) |
1.5 |
2.0 |
服务面积(㎡/h) |
0.25-0.45 |
0.35-0.6 |
氧利用率(%) |
>30 |
>30 |
充氧能力(kgO2/m3.h) |
0.169-0.244 |
0.13-0.35 |
水深(m) |
4-8 |
4-8 |
理论动力效率(KgO2/Kw.h) |
6.5 |
6.8 |
阻力损失(Pa) |
<3000 |
<3000 |
气泡直径(mm) |
1-3 |
1-3 |
刚玉曝气器
一体型刚玉曝气器是我公司经过多年努力实践后所精心设计的一代新产品。
它与原曝气器相比,具有以下几个优点:
1. 结构简单,一体型只有三个部件,装配速度快,池底装调试容易。
2. 密封性好,一体型刚玉曝气器的两个面接触部位是一体烧成的,防止了不同材料接触不紧密,造成漏气现象。
3. 表面积大,经测算表面积增加近75%,同样也就增大了曝气量,提高充氧效率,或者扩大了服务面积,一体型曝气器服务面积可达0.5-0.8m2/个(h2o)。
4. 曝气搅动性好,原来的曝气器只有正面曝气,一体型曝气器是正反两面同时曝气,能使池底污水更容易搅动向上推流。
产品技术参数
规格:Ф180、Ф200、Ф225
服务面积:0.35-0.82㎡/个
压耐强度:10KN
空隙率:45-50%
微孔孔径:50-200μm
曝气量:2-4.3m3/个.h
充氧能力:0.2-0.35kgO2/m3.h
动力效率:4.6-6.8KgO2/Kw.h
氧利用率:25-35%
