现代水处理中,超滤膜(UF)和反渗透膜(RO)已成为深度处理的主要工艺.但当原水中有机物、无机物、微生物和胶体物质含量过高时,会造成膜表面和膜孔的累积.将造成膜表面的堵塞.影响膜的运行寿命。利用活性炭作为UF的前处理可去除污水中大部分有机物.降低COD,从而缓解UF膜和RO膜阻塞和膜的污染问题,可延长膜的使用时间。活性炭对相对分子质量在500~3000的有机物去除率一般为70%~86.7%.而对相对分子质量>3000的有机物则达不到有效去除的效果.但UF对于大分子的有机物有良好的去除率。因此活性炭与UF组合去除有机物效果好 .

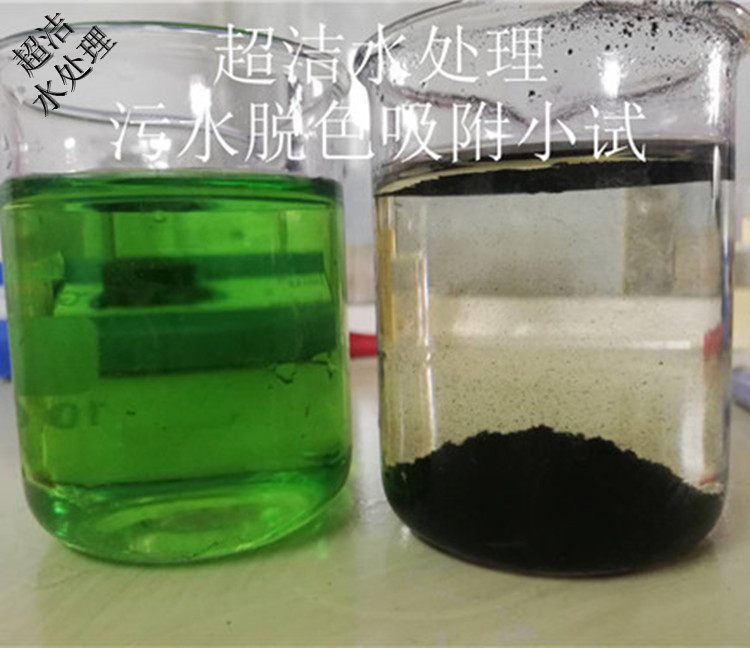

1、江苏粉状活性焦

2、根据原水水质及处理工艺,选择炭种及投加点,投加过程中采用合理的工艺,对提高有机物去除率具有意义重大。



3、活性炭吸附技术具有设备投资省、价格便宜、吸附速度快、对短期及突发性水质污染适应性强等。



4、粉状活性炭与超滤膜配合处理有机污染污水•可优势互补,对去除污水中有机物的效果更佳。



【粉状活性炭的特点】



活性炭的主要成分是碳，含碳量约90%，通常是用各种植物碎料(木屑、椰壳及蔗渣等)或适当的煤或木炭为原料，经过特殊的加工处理制成。活性炭的内部有很多极微细的孔隙。孔隙的直径很小，故总表面积很大，有很强的吸附能力。因原料和制造方法的不同，活性炭的品种相当多，分别适用于不同的用途。粉状活性炭的微孔可以吸附低分子量的气体和溶液中的小分子，但分子量较高的分子不能进入微孔内;中孔提供进入微孔的通道，本身又能吸附分子量较高的物质;大孔则兼有提供通道和吸附的作用。如果用活性炭吸附小分子物质，例如某些气体(毒气)和低分子量的有机物，可以使用微孔较多的产品;但如果要吸附较大的分子，则要选用有较多中孔的产品。活性炭的孔隙的状况，决定于所用的生产原料及其成分、制造方法和条件等。



粉状活性炭产品的外形主要有粉状和粒状两大类。粉状活性炭是非常微细的粉末，绝大部分可通过200目筛网，大部分可通过325目筛网，粉的尺寸在1～150μm之间(平均约40μm);通常，炭粉越幼细，它对杂质的吸附速度越大。故常将活性炭产品进行高度的破碎和筛选，得到微细的粉末。粉状炭的缺点是再生比较困难，通常不再生使用，故消耗量较大(近年也有研究将它再生)。粒状活性炭通常都再生使用，消耗量较少。它有不定型颗粒状和柱状颗粒两种，粒度在0.5～4mm之间。前者是通过适当的破碎和筛选得到的，后者则是将原料通过造粒机压制成型的。



用木屑为原料和用化学活化法通常制造粉状活性炭。颗粒活性炭多数是用煤或木炭为原料，粉碎后加粘合剂(如煤焦油、木素磺酸等)压制成型，经过干馏炭化，然后活化处理制成(或在活化前再打碎成适当的粒度)。



【粉状活性炭的质量与性能】



粉状活性炭的质量有多项物理与化学的指标，主要的如：水分、灰分、酸溶物、各种金属和酸根的含量，以及它的吸附性能等。对于不同用途的活性炭，时常用不同的物质和方法来检验它的吸附性能，如亚甲基蓝吸附值、碘吸附值、焦糖吸附值、硫酸奎宁吸附值等。其中亚甲基蓝吸附值是最常用的。亚甲基蓝是一种深蓝色染料，对它的吸附量反映了活性炭吸附小分子物质的能力;具有大量微孔的活性炭，此值较高。焦糖吸附值(或称焦糖脱色率、或糖蜜吸附率)是反映活性炭对具有较高分子量的有色物质的吸附性能，性能良好的活性炭，此值达到100～110。



国内外制造的活性炭，都有一类称为“糖用活性炭”的产品，它可用于糖厂，也可以用在其他类似的行业，如葡萄糖溶液及味精溶液的精制脱色等。它的主要特点是具有较多的中孔，因而适于处理含有较多大分子有机物的溶液。这种活性炭的焦糖吸附值比较高。 我国“糖液脱色用活性炭”的国家标准(GB/T13803.3-1999)规定，活性炭产品分为优级品、一级品和二级品三种。其水分都低于10%;焦糖脱色率分别高于100、90和80，灰分分别低于3%、4%和5%(用磷酸法生产的活性炭可在7%～9%，不分等级)，酸溶物分别低于1%、1.5%和2%，还有铁含量和氯含量的规定。它们的pH值都在3～5之间。



【活性炭的技术指标及主要特性】



活性炭是一种很细小的炭粒 有很大的表面积，而且炭粒中还有更细小的孔——毛细管。这种毛细管具有很强的吸附能力，由于炭粒的表面积很大，所以能与气体(杂质)充分接触。当这些气体(杂质)碰到毛细管被吸附，起净化作用。活性炭的表面积研究是非常重要的，活性炭的比表面积检测数据只有采用BET方法检测出来的结果才是真实可靠的，国内目前有很多仪器只能做直接对比法的检测，现在国内也被淘汰了。目前国内外比表面积测试统一采用多点BET法，国内外制定出来的比表面积测定标准都是以BET测试方法为基础的，请参看我国国家标准(GB/T 19587-2004)-气体吸附BET原理测定固态物质比表面积的方法。比表面积检测其实是比较耗费时间的工作，由于样品吸附能力的不同，有些样品的测试可能需要耗费一整天的时间，如果测试过程没有实现完全自动化，那测试人员就时刻都不能离开，并且要高度集中，观察仪表盘，操控旋钮，稍不留神就会导致测试过程的失败，这会浪费测试人员很多的宝贵时间。F-Sorb 2400比表面积测试仪是真正能够实现BET法检测功能的仪器(兼备直接对比法)，更重要的F-Sorb 2400比表面积测试仪是迄今为止国内唯一完全自动化智能化的比表面积检测设备，其测试结果与国际一致性很高，稳定性也很好，同时减少人为误差，提高测试结果精确性。



活性炭对各气体的吸附能力(单位：ml/cm3)：



H2、 O2、N2、Cl2、CO2



4.5 、35、11、494、97



【机械特性】



(1)粒度：采用一套标准筛筛分法，求出留在和通过每只筛子的活性炭重量，表示粒度分布。



(2)静观密度或堆密度：饮食孔隙容积和颗粒间空隙容积的单位体积活性炭的重量。



(3)体积密度和颗粒密度：饮食孔隙容积而不饮食颗粒间空隙容积的单位体积活性炭的重量。



(4)强度：即活性炭的耐破碎性。



(5)耐磨性：即耐磨损或抗磨擦的性能。



这些机械性质直接影响活性炭应用，例如：密度影响容器大小;粉炭粗细影响过滤;粒炭粒度分布影响流体阻力和压降;破碎性影响活性炭使用寿命和废炭再生。
